一、概述

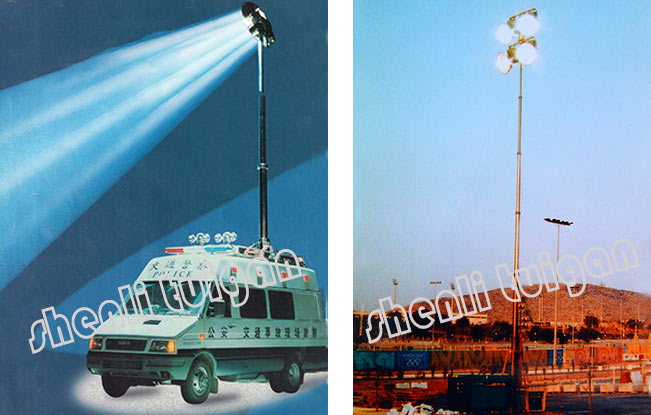

DSG系列多節電動升降桿，是我公司自行研制集各種電動推桿的優點，定型設計的新產品。廣泛用于公安、消防、路政、建筑、港口、機場、油田、舞臺、攝影、勘察和特種部隊野外照明作業。該產品安裝在消防指揮車、事故勘察車、各種應急車上，配上柴油發電機、可旋轉的云臺、可照明的鏑燈、石英燈等，組成一個可移動的多功能、集現場指揮、搶險、救援指揮中心，為處理各類突發事件提供了理想工具。
多節電動升降桿節數分為2-7節，升降高度可達1-12米，結構新穎、合理緊湊，可任意控制升降高度，升降平穩自如，操作形式有手控、自控、遙控多種，實用簡單方便。提升復位有限位裝置，到達大升出量或突發性事故，能自動停機，有效保護各部件不至損壞。
|
| |
二、技術數據和性能參數
1、工作環境：
a、環境溫度：-25℃-50℃
b、海拔不超過1000m
c、相對濕度：<80%
d、不含強腐蝕性、易燃、易爆的介質
e、無強烈振動。
2、短時工作制，額定工作時間15分鐘。

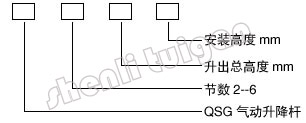

3、型號表示意義（如右圖）：
4、性能參數： |
 |
|
| |
|
序號
|
項目
|
DSG2
|
DSG3
|
DSG4
|
DSG4
|
DSG5
|
DSG6
|
DSG6
|
|
1
|
節數（節）
|
2
|
3
|
4
|
4
|
5
|
6
|
6
|
|
2
|
靜止高度
|
2070
|
1820
|
1900
|
1690
|
2000
|
2050
|
1830
|
|
3
|
升出高度
|
3500
|
4300
|
5565
|
4730
|
6850
|
8080
|
6760
|
|
4
|
推力（kg.f）
|
50
|
50
|
100
|
100
|
100
|
100
|
100
|
|
5
|
速度（mm/s）
|
27
|
38
|
29
|
29
|
29
|
29
|
29
|
|
6
|
上升時間
|
53
|
85
|
126
|
104
|
167
|
210
|
170
|
|
7
|
電機功率
|
0.25
|
0.55
|
0.75
|
0.75
|
0.75
|
1.1
|
1.1
|
|
8
|
電壓
|
12、24、220、380
|
220、380
|
|
| |
三、結構與性能

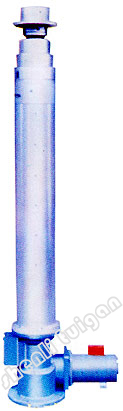

多節升降桿的結構，由電動機、蝸輪箱、多節升降桿；升降鎖定松開裝置、節與節之間互聯機構、行程推力控制器、云臺板等部件組成。
主傳動，由電動機帶動減速箱中的蝸輪、蝸桿、傳遞至螺桿，然后通過螺桿螺母，使螺桿的轉動變?yōu)樯禇U的直線運動。
多節升降桿，采用不同規格無縫鋼管，按拉桿天線的組成原理，由內至外多節組成，當螺桿螺母作直線運動時，升降桿從內至外一節一節有規律地升出和縮回。
行程推力控制器，設置在蝸輪箱上部的開關接線盒內，由滑座碟形彈簧撥塊微動開關組成，當升降桿上升至大升出量時，撥塊向下移動，壓合微動開關，切斷電機電源，從而控制升降桿動作。同樣在升降桿升出時，如果推力超出額定負荷時，也同樣能使撥桿動作。從而切斷電源，起到保護電機和保護工作系統的作用，下降過程原理相同。

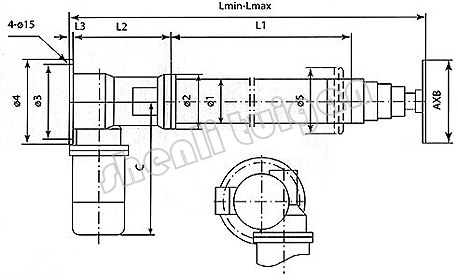

四、外形及安裝尺寸（DSG型多節電動升降桿外形圖） |
| |
|
|
| |
| 五、DSG型多節電動升降桿外形尺寸 |
| |
|
型號
|
Lmin
|
Lmax
|
L1
|
L2
|
L3
|
φ1
|
φ2
|
φ3
|
φ4
|
φ5
|
C
|
A×B
|
電動機電壓
|
|
DSG2
|
2070
|
3500
|
1750
|
260
|
14
|
100
|
160
|
220
|
250
|
160
|
300
|
φ185
|
12、220、380
|
|
DSG3
|
1820
|
4300
|
1450
|
260
|
20
|
125
|
160
|
220
|
250
|
160
|
330
|
430×250
|
220、380
|
|
DSG4
|
1900
|
5560
|
1440
|
280
|
20
|
150
|
200
|
220
|
250
|
190
|
|
|
DSG5
|
2000
|
6850
|
1430
|
280
|
20
|
175
|
210
|
220
|
280
|
270
|
|
DSG6
|
2050
|
8080
|
1420
|
280
|
20
|
200
|
250
|
220
|
280
|
300
|
380
|
|
| |
